Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Rig Bor Inti dengan BQ Kedalaman 600m | Pengeboran gigi: | 600m BQ 350m NQ |
---|---|---|---|
Diameter Maks: | PQ | Malaikat pengeboran: | 45-90 ° |
Aplikasi: | Bor inti untuk Mineral | Casis: | Perayap atau Roda |
Menyoroti: | V2 Crawler Type Core Drill Rig,Tipis Wall Crawler Type Core Drill Rig,Dinding Tipis Core Drilling Tools |

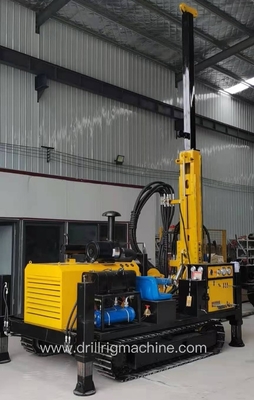

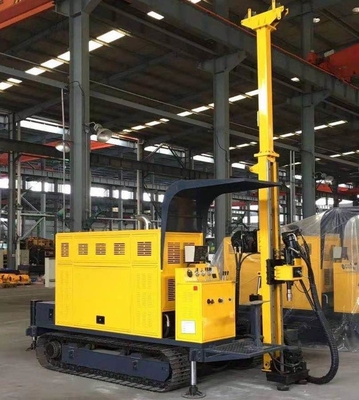

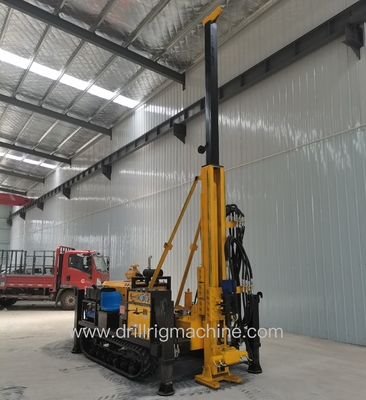

Rig bor inti perayap yang dapat dilepas
I.Ikhtisar Umum
Rig Pengeboran Portabel Hidraulik Penuh P350C adalah jenis rig ringan yang dirancang untuk eksplorasi geologi di daerah terpencil yang sulit dimasuki.Model ini dapat dipindah-pindahkan secara crawler dan juga dapat dibongkar per satuan dan satuan untuk memudahkan pengangkutan.Hal ini terutama cocok untuk pengeboran berlian dengan teknik coring garis kawat.Rig terdiri dari unit tenaga diesel, sistem hidraulik, panel kontrol, tiang, winch utama, winch wireline, kepala bor, sistem feed, foot clamp, dll. Rig sepenuhnya digerakkan secara hidraulik untuk semua fungsi coring permukaannya.Desain gaya fisi membuat rig dalam kemampuan perakitan dan kemampuan pembongkaran yang baik, memfasilitasi transportasi ke sebagian besar area yang tidak dapat diakses.Struktur yang kokoh ditambah sistem kontrol yang tepat memastikan tingkat penetrasi yang tinggi dan keandalan yang luar biasa.
.Fitur Teknis Utama:
1. Model Kepala Hidrolik dan Bor Penuh.Rotasi kepala bor diwujudkan dengan empat pompa hidrolik yang digerakkan oleh dua mesin diesel;ini juga membuat sistem silinder hidraulik pengumpanan menyadari pengumpanan langkah penuhnya dalam kecepatan yang lebih tinggi dan lebih rendah.
2. Dengan pembongkaran yang baik.Rig mengadopsi tipe split dalam desain, termasuk unit daya, tangki oli hidrolik, platform manipulasi dan mekanisme operasi, yaitu bagian pengeboran.Jadi mereka ringan dan dapat dibawa oleh tenaga manusia atau tenaga hewan.Rig dapat diterapkan dan dilakukan di ruang sempit untuk pengeboran lubang pada 45°-90° dengan kemampuan beradaptasi yang lebih kuat.
3. Kemampuan beradaptasi teknik yang kuat.Selain pengeboran intan dengan teknik wire line coring, teknik ini juga memiliki kemampuan beradaptasi yang kuat.Ini berlaku untuk kebutuhan pengeboran dan pengumpanan dari setiap strata lainnya.
Parameter utama:
Mesin diesel | Kekuatan | 76Kw |
Nilai RPM (Pengaturan pabrik) | 2400rpm/menit | |
Kapasitas Pengeboran | BQ | 600m (1640 kaki) |
NQ | 350m (1148 kaki) | |
markas besar | 120m (393 kaki) | |
kepala bor | RPM | Dua Shift/ Perubahan Stepless 0-1200 RPM |
Maks.torsi | 900 N·m (666lbf·ft) | |
Maks.Kapasitas angkat Spindle | 50 kN (11000 lbf) | |
Maks.Kekuatan Makan | 25 kN (5500 lbf) | |
Pompa Utama | Pompa hidrolik | Pompa 1:67LPM pada 25MPa |
Perpindahan variabel Piston aksial Pompa Triplex untuk penggerak rotator, pompa lumpur winch & jack leveling. | Pompa ke-2:43LPM pada 20MPa | |
Dengan sistem penginderaan beban. | Pompa ke-3:30 LPM pada 20MPa | |
Pompa ke-4:7 LPM pada 20MPa | ||
Kapasitas Hoist Utama | Gaya angkat (kawat tunggal) | 20kN (4400lbf) (drum telanjang) |
Kecepatan Pengangkatan (kawat tunggal) | 84-165m/mnt (drum telanjang) | |
Diameter Kawat Baja | 14mm (0,55 inci) | |
Panjang Kawat Baja | 30 m (98,42 kaki) | |
Kapasitas Wireline Hoist | Gaya Pengangkatan (kawat tunggal) | 800 Kg (1760lb) (drum telanjang) |
Kecepatan Pengangkatan (kawat tunggal) | 96-255m/mnt (drum telanjang) | |
Diameter Kawat Baja | 6mm (0,23 inci) | |
Panjang Kawat Baja | 500 m (1640 kaki) | |
Tiang kapal | Tinggi tiang | 5 m (16,4 kaki) |
Sudut Penyesuaian Tiang | 0°—90 ° | |
Sudut pengeboran | 45º dari horizontal ke 90ºvertikal ke bawah | |
Tarik Batang | 1,5m | |
Makan Stroke | 1800 mm (5,9 kaki) | |
Pompa lumpur | Jenis | Pompa reciprocating Triplex Plunger |
Model | BW100 | |
Yang lain | Berat (tipe platform) | 1500 Kg (3306 pon) |
Dimensi (P×L×T) | 3500 × 1500 × 1300mm | |
(11,48 × 4,92 × 4,26 kaki) |
