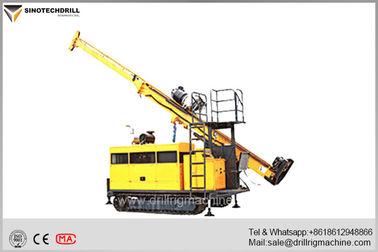

Rig bor inti berlian Crawler / rig pengeboran Geologi / Mesin bor inti berlian

Rig bor inti berlian Crawler / rig pengeboran Geologi / Mesin bor inti berlian
Rig bor inti berlian Crawler / rig pengeboran Geologi / Mesin bor inti berlian

Gambar besar :  Rig bor inti berlian Crawler / rig pengeboran Geologi / Mesin bor inti berlian

Detail produk:
Place of Origin: China
Nama merek: Sinotechdrill
Sertifikasi: CE certificate & ISO
Nomor model: TDC1200
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1 Set
Harga: Dapat dinegosiasikan
Packaging Details: Nude packing
Delivery Time: 30 days after payment
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 30 set per bulan
Detil Deskripsi produk
Nama Produk: Rig pengeboran inti berlian hidraulik penuh dengan sasis perayap Kapasitas bor: NQ1300/HQ1000m
Kapasitas Rotator: 4650Nm Kapasitas Main Hoist: 77Kn
Tenaga motor: 145kw Pindahkan gaya: perayap
Menyoroti:

Underground peralatan pengeboran

,

atlas copco drill rigs

pengantar


Pengenalan umum
Rig pengeboran crawler TDC1200 model baru rig bor hidrolik penuh dikembangkan dengan referensi teknik canggih dari peralatan jenis yang sama di rumah dan di luar negeri.Rig pengeboran crawler memiliki desain yang masuk akal dan kinerja yang unggul.Mudah dioperasikan dan untuk pemeliharaan.



Fitur Unit Keseluruhan:
Rig pengeboran crawler mengadopsi penggerak hidraulik penuh, berjalan dengan crawler itu sendiri.Kepala bor digerakkan oleh motor variabel dengan fungsi perpindahan gigi mekanis dua kecepatan, perubahan kecepatan tanpa langkah dengan struktur canggih dan sederhana.Rotator diumpankan dan digerakkan dengan sistem yang menghubungkan spindel dan silinder oli dengan rantai.Sistem ini berfungsi, jika batang piston silinder oli bergerak satu jarak tertentu, kepala bor yang bergerak akan menggandakan jarak.Tiang dapat disesuaikan dalam kisaran sudut 0 hingga 90 derajat untuk lubang pengeborannya dengan pusat gravitasi rendah dan stabilitas unit keseluruhan yang baik.Rig pengeboran crawler memberi operator bidang pandang yang bagus dan kondisi kerja yang luas dan nyaman.Rig bor perayap hidraulik TDC1200 terlihat cantik dalam struktur keseluruhan dan mewujudkan pemikiran desain yang berorientasi pada orang.



Keuntungan:
(1) Performa Handal
Berdasarkan pedoman pembelian peralatan bantu penting secara internasional, mesin diesel, pompa hidrolik, katup utama, motor, crawler reducer dan suku cadang hidrolik kunci semuanya mengadopsi produk merek terkenal di dalam dan luar negeri.



(2) Rig Pengeboran Perayap Efisiensi Tinggi
Dengan torsi besar, alokasi unit daya tinggi, dan dengan desain struktur yang masuk akal serta metode operasi lanjutan dan batang bor sepanjang 6 meter (19,7 kaki), semua ini menjamin pengoperasian dan efisiensi kinerja rig pengeboran yang tinggi.



(3) Rig Bor Perayap Hidraulik Perlindungan Lingkungan
Dengan pembuangan polusi mesin diesel yang lebih rendah, desain pengurangan kebisingan profesional, rig pengeboran cocok untuk operasi dan kinerja perkotaan.



(4) Rig Pengeboran Hemat Energi
Mengadopsi teknik kontrol sensitif beban yang canggih, rig pengeboran telah mengurangi konsumsi daya dan pembangkitan panas ke tingkat terendah.
Dengan garis besar yang elegan, struktur yang ringkas, kinerja yang andal, dan pengoperasian yang mudah, ini harus menjadi peralatan prioritas untuk dipilih di rig pengeboran inti hidraulik penuh di pasar domestik saat ini.



Bidang Aplikasi
Rig bor TDC1200Type terutama digunakan untuk pengeboran lubang miring dan lurus.Ini dapat digunakan untuk eksplorasi dan prospeksi geologi, metalurgi, batubara, industri nuklir, hidrologi dan untuk bidang industri lainnya.Ini adalah rig pengeboran inti dengan menggunakan berlian dan bit berujung karbida terutama.



Parameter Kinerja Utama:

Kerekan

Mesin diesel Model Cummins 6CTA8.3-C195 (turbocharged dan pengisian air didinginkan)
Pemindahan 8,3L (2,19 Galon AS)
Kekuatan 145kW (195HP)
Nilai RPM (Pengaturan pabrik) 2200rpm
Rig Pengeboran Perayap Kapasitas Pengeboran BQ 1500 m (4920 kaki)
NQ 1300 m(4264 kaki)
markas besar 1000 m (3280 kaki)
PQ 680 m (2230 kaki)
kepala bor Rotasi Motor Motor Hidrolik Ganda – Pembuat Variabel dan Reversibel: SAUER-DANFOSS
Rig Bor Perayap Hidrolik RPM Dua Shift/ Perubahan Stepless 0-1145 RPM
Rasio 1 8,776: 1 2 2,716: 1
Pembuka Kepala cara geser ke samping dengan penggerak hidrolik
  Chuck Hidrolik (PQ) Dibuka secara hidraulik, Penjepit Pegas Cakram, Kapasitas Penahan Aksial Tipe Biasanya Tertutup 222 400 N
Maks.Rig Bor Perayap Hidrolik Torsi 4650 N·m(3427 lbf·ft)
Tahan Diameter 121 mm (4,76 inci)
Maks.Kapasitas angkat Spindle 150 kN (33720 lbf)
Maks.Kekuatan Makan 75 kN (16860 lbf)
Paket Pompa Utama Perpindahan variabel Piston Aksial Pompa Triplex untuk penggerak Rotasi Kepala Bor, Hoist Utama, Pompa Lumpur & Line Winch. Pembuat: DANFOSS Pompa Pertama: pada 25MPa Pompa Ketiga: 102 LPM pada 25MPa
Tangki Hidrolik Kapasitas 420 L (111 Galon AS)
  Kecepatan Pengangkatan (kawat tunggal) 38-70m / mnt (drum telanjang)
Kapasitas Utama Gaya angkat (kawat tunggal) 77kN (17310 lbf)
Diameter Kawat Baja 18mm (0,71 inci)
Panjang Kawat Baja dari Rig Bor Perayap Hidraulik 50 m (164 kaki)
Kecepatan Pengangkatan (kawat tunggal) 164m/mnt (drum telanjang)
Kapasitas Tiang Hoist Jalur Kawat Gaya Pengangkatan (kawat tunggal) 12 kN (2698 lbf) (drum telanjang)
Diameter Kawat Baja 6mm (0,24 inci)
Panjang Kawat Baja 1500 m (4920 kaki)
Tinggi Tiang Rig Bor Perayap Hidraulik 11 m (36 kaki)
Sudut Penyesuaian Tiang 0°—90 °
Sudut pengeboran 45 °—90 °
Makan Stroke 3800mm (150 inci)
Stroke Slip 1500mm (59 inci)
Tarik Umpan 15000kg (33075 lb)
Umpan Dorong 7500kg (16538 lb)
Tarik Batang 3m atau 6m (9,84 kaki atau 19,68 kaki)
Pompa lumpur Jenis Pompa Reciprocating Triplex Plunger
  Model BW250
Pukulan 100mm (3,9 inci)
volume keluaran 250,145, 90, 52 L/mnt (66, 38, 24, 14 Galon AS/mnt)
Tekanan debit 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi)
Penjepit Kaki Lingkup Penjepitan 55,5-117,5 mm (2,19-4,63 inci) melalui lubang 154mm (6,06 inci)
Lainnya Bobot 13000 Kg (28665 lb)
Dimensi (P × P × T ) 5600×2240×2650mm (220×88.2×104.3 inci)
Cara Transportasi Perayap Baja

Angka-angka dalam tabel ini telah dihitung, berdasarkan pengalaman lapangan, dan dapat diharapkan secara wajar.Kapasitas pengeboran yang sebenarnya akan tergantung pada peralatan dan kondisi yang ada, teknik pengeboran dan peralatan yang digunakan.
