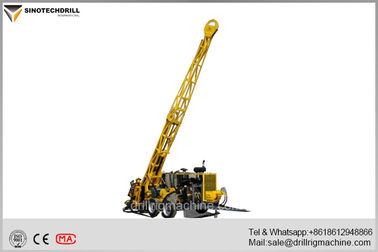

Atlas Copco Drill Rigs For Ore / Mineral / Geological Exploration Core Drilling

Kemampuan ketinggian tinggi

Rig mempertahankan kekuatannya di ketinggian, tanpa perlu kit ketinggian tinggi tambahan. Seluruh sistem hidrolik dioptimalkan untuk mengurangi efek tekanan udara rendah di daerah ketinggian tinggi.

Atlas copco C5 kinerja bor inti berlian:

Kedalaman kapasitas coring

Kapasitas kedalaman bor di bawah ini hanya berfungsi sebagai pedoman dan merujuk pada pengeboran vertikal ke bawah. Atlas Copco tidak dapat menjamin bahwa hasil ini dapat dicapai di semua kondisi pengeboran.
B wireline 1000 m
N wireline 800 m
Kabel 500 m
P wireline 300 m

Unit rotasi
Motor hidrolik daya - kecepatan variabel / reversibel
Penggerak final digerakkan
Spindle (diameter dalam) 117 mm
Torsi maksimum 5 393 Nm
Kecepatan maksimum 1 300 rpm

Tiang dan sistem pakan

Pakan perjalanan: 2,0 m
Kecepatan umpan: Cepat dan lambat dengan kontrol variabel
Tiang Mast: 0,42 m
Dorongan: 39,6 kN
Tarik: 107 kN
Sudut pengeboran: 45 hingga 90 derajat
Panjang tarikan batang: 6.09 m

Unit daya

Pabrikan: Deutz
Model: Tingkat BF4M1013 ||
Volume: 4,7 liter, 4 silinder
Daya: 117kW
RPM: 2 200 rpm
Jenis mesin: diesel turbocharged, udara-ke-udara yang didinginkan udara
Pendinginan: air
Sistem kelistrikan: 24 V

Pemegang tongkat

Buka dan tutup secara hidrolik. Rahang yang mudah dilepas, rahang biasa mulai dari 56 mm hingga 117 mm
Diameter maks: 210 mm
Kapasitas penahanan: 13 000 kg (gaya bisa lebih besar)

Kerekan utama

Kapasitas single line: drum kosong 69 kN
Kecepatan baris: drum kosong 39,7 m / mnt
Ukuran kabel: 35 mx 16 mm

Berat

Rig lengkap: 5 000 kg
Trido 140 315 kg
